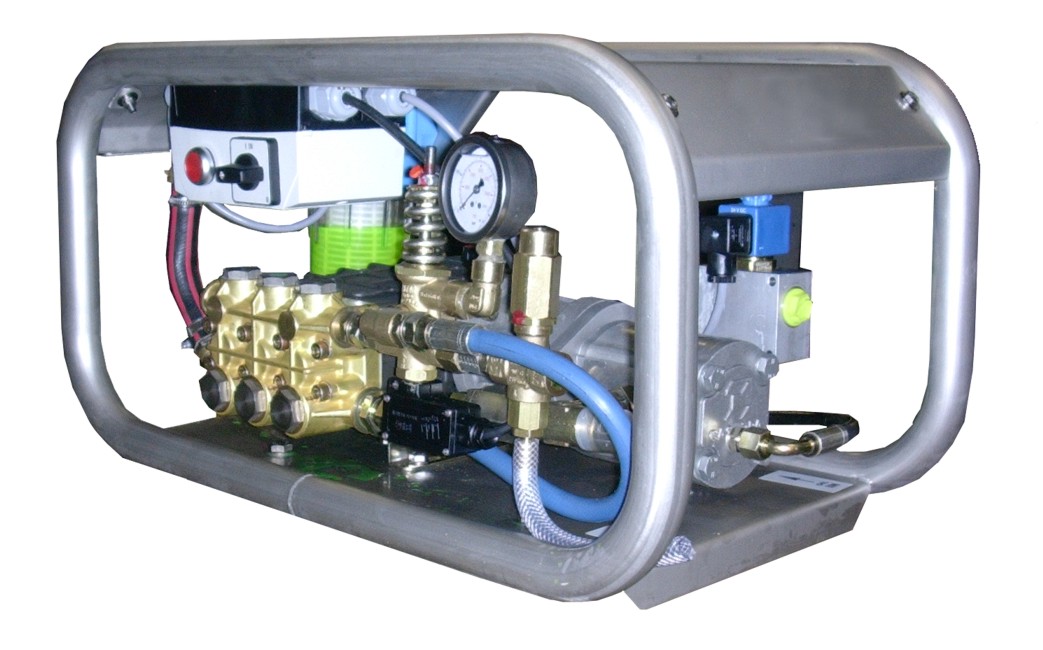

Hochdruck-Hydraulikpumpe HD-H

Hochdruck-Hydraulikpumpe HD-H

Verpressen von Deckenankersystemen und professionelle Reinigung

Hochdruck-Hydraulikpumpe

Im Standard mit 14 ltr. Wasser pro Minute bei 300 bar.
Auf Wunsch auch mit 21 ltr. Wasser bei 300 bar möglich.

Die exzellente Ausstattung der Hochdruck- Hydraulikpumpe HD-H ist ein Garant für Langlebigkeit und Wartungsarmut.

Ankersetzzeiten bei 4m MIDI-Ankern betragen bei der HD-H 300/14 ca. 25 Sek., bei der HD-H 300/40 ca. 10 Sek., unter Verwendung des spezifischen Zubehörs (Setzpistole, Setzlanze, Setzkopf).

Auf Grund ihrer hohen Druck- und Wasserleistungen eignet sich die HD-H auch für intensive Reinigungsaufgaben, bspw. am Tunnelbohrwagen. Auf Wunsch kann die Pumpe auch fahrbar und mit fest installiertem Schlauchaufroller geliefert werden.

Eigenschaften und Aufbau der HD-H

  • Robust aufgebaut auf einem Edelstahl-Rohrrahmen und von oben abgedeckt durch eine Edelstahlplatte
  • Äusserst leistungsstark mit 14 ltr. Wasser / min bei 300 bar;
    Ausführung mit 21 ltr. Wasser / min bei 300 bar möglich.
  • Wartungsarm und einfacher konstruktiver Aufbau (Reparaturen werden durch Ersatzteil-KITS nahezu vollständig durch den Kunden ausgeführt)
  • Bedienungsfreundlich
  • Ausgestattet mit Automatikabschaltung und ca. 15 Sekunden Nachlauf
  • Wassermangelsicherung

  • 350bar Sicherheitsventil

  • Motorschutzschalter

  • Großer 60µ Wasserfilter
  • Die Pumpenelemente sind ausgestattet mit Keramikkolben und Doppeldichtung
  • Die Kurbelwelle ist geschmiedet und ölbadgeschmiert
  • Die verschleißgefährdeten Teile der Rückschlagventile sind aus hochfestem Edelstahl und der Ventilblock aus geschmiedetem Messing
  • Die Pumpe enspricht den EG-Richtlinien für Maschinen, den Richtlinien für Flüssigkeitsstrahler, den UVV-Richtlinien der Berufsgenossenschaft, sowie den IEC, EN, VDE-Vorschriften und der CE- Norm

Information

Hochdruck-Hydraulikpumpe HD-H

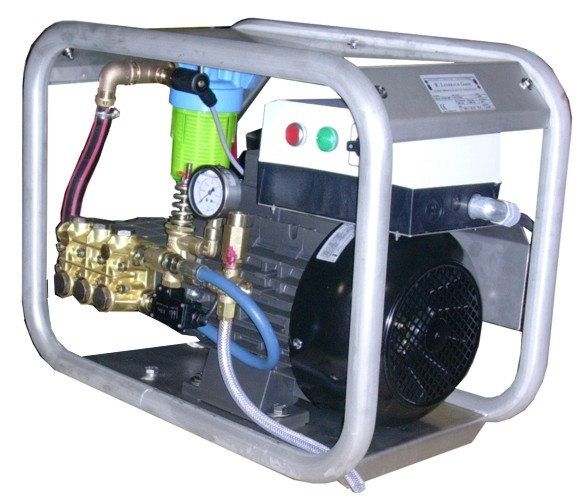

Die Pumpentypen HD-E und HD-H unterscheiden sich hauptsächlich in der Form des Antriebsaggregats (elektrisch oder hydraulisch).

D.h. der Aufbau des Pumpenkörpers ist identisch. Dies standardisiert bzw. vereinfacht z.B. die Ersatzteilhaltung bei gleichvolumigen Pumpen.

Bitte sprechen Sie uns an. Gerne unterbreiten wir Ihnen ein Angebot.

Geometrische Daten

HD-H Variante 14 ltr. / min bei bis zu 300 bar

HD-H 300/14

Abmessungen der Hochdruck-Hydraulikpumpe HD-H

Auf Wunsch kann die Pumpe auch fahrbar und mit fest installiertem Schlauchaufroller geliefert werden. Die Pumpe ist auch ohne Stahlrahmen lieferbar, z.B. zur Montage an einer mobilen Ölhydraulik oder an einem Tunnelbohrgerät.

Technische Daten HD-H

Variante 14 ltr. Wasser pro Minute bei bis zu 300 bar
# HD-H 300/14
1 Maximale Fördermenge 14 l/min
2 Maximale Fördermenge 840 l/h
3 Höchstzul. Betriebsdruck 320 bar
4 Max. Arbeitsdruck 300 bar
5 Normalspannung 2 x 12 V (24 V)
6 Antriebsleistung 7,5 kW
7 Pumpendrehzahl 1.400 U/min
8 Öldruck-Arbeitshydraulik ca. 170-200 bar
9 Ölmenge-Arbeitshydraulik max. 40ltr. / min
10 Maße in mm (L x B x H) 640 x 360 x 360
11 Gewicht (ca.) 36 kg
12 Düsengröße 040
12 Rückstoß (Aufprallkraft) 66 N
13 Spritzwasserschutz IP 55
Zubehör Setlanze

Erhältliches Zubehör

Für spezifische Aufgaben im Tunnelbau und für Reinigungsaufgaben
Setzpistole mit Setzlanze und Setzkopf
Hochleistungs-Setzpistole mit Setzlanze zur Aufnahme des Setzkopfs zum Verpressen von Deckenankersystemen

Setzpistole mit Setzlanze sind in einer sehr hochwertigen Qualität ausgeführt, die insbesondere bei ständigen Bedienintervallen bzw. Dauerbelastungen, Undichtigkeiten und damit verbundenen Verschleiß an Dichtelementen weitestgehend ausschließen.
Insbesondere die Setzlanze ist aus stabilem hochlegiertem Aluminium gefertigt, wodurch Verbiegungen vermieden werden. Weiterhin können unterschiedliche Setzköpfe an der Gabel der Setzlanze montiert werden.

Sonderzubehör für Reinigungsaufgaben, bspw. am Tunnelbohrwagen
  • Hochdruck-Pistole mit Hochdruck-Doppellanze und Flächendüse
  • Oszillierende oder rotierende Strahlwasserköpfe (verstärken die Prallwasserwirkung um das 3-4 fache)
  • Hochdruckschläuche, ggfs. mit automatischem oder manuellem Schlauchaufroller
Accordion Reinigung

Reinigungsaufgaben

Effektiver Einsatz des richtigen Zubehörs - Anwendungsbeispiele

Klassische Reinigungsarbeiten

Reinigungsarbeiten mit einer Hochdruckpumpe
Mittels einer klassischen Spritzausrüstung bestehend aus Hochdruckschlauch, Pistole, Doppellanze und Flachstrahldüse können alle Reinigungsarbeiten flexibel an jedem Ort durchgeführt werden. Je nach Pumpentyp kann sowohl der Druck als auch die Wassermenge den jeweiligen Bedürfnissen angepasst werden.

Verstärkung der Prallwasserwirkung
Ein Strahlwasserkopf mit einer oszillierenden oder rotierenden Düse verstärkt als interessantes Zubehör die Prallwasserwirkung auf der zu reinigenden Oberfläche um das 3 - 4 fache, wodurch universelle Reinigungsarbeiten durchgeführt werden können.

Nass Sandstrahllanze
Zur effektiven Durchführung von Entrostungen, Entlackungen oder Entfernung schwieriger Fahrbahnverschmutzungen eignen sich Hochleistungs-Naßsandstrahllanzen, die auf dem Injektorprinzip basieren. Das Strahlgut wird über einen entstehenden Unterdruck selbständig angesogen.

Auspumpen einer Baugrube
Bei einem Arbeitsdruck einer Unimog-Hydraulik von 200 bar und einer Ölmenge von ca. 26 ltr. pro Minute ist es möglich, ca. 200 ltr. pro Minute Schlamm und Schmutzwasser mittels Strahlwasserpumpe abzupumpen. Die Pumpe ist dabei unempfindlich gegen Schmutz und fördert Feststoffe bis zu 15mm Partikelgröße.

Rohrreinigungsarbeiten
Rohrreinigungsarbeiten sind einfach und wirkungsvoll mittels Rohrreinigungsschläuchen durchführbar in Verbindung mit geeigneten Rohrreinigungsdüsen. Die Durchmesser der zu reinigenden Rohre können hierbei zwischen 50 bis ca. 300 mm liegen, wobei Schlauchlängen von bis zu 50 m eingesetzt werden können.

Beispiel einer Fahrbahnreinigung
In Verbindung mit einem Unimog oder vergleichbarem Fahrzeug kann ein Düsenbalken für Fahrbahnreinigungsarbeiten optimal eingesetzt werden, wobei die Wasserleistung pro Minute auf ca. 50 ltr. gesteigert werden kann.
